Описание
Реле реального (календарного) времени ВЕХА-РВ предназначены для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени
- Количество шагов программы: 163
- Минимальный интервал времени работы программы: 1 с
- Режимы работы: суточный и недельный
- Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле
- Поддержание хода часов при пропадании питания

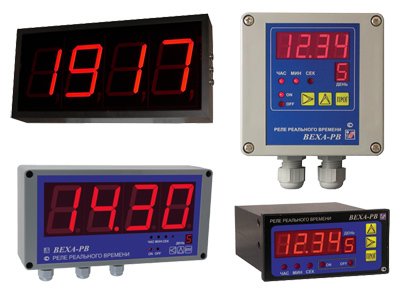

- Монтаж: в щит, на стену, большое настенное табло
Особенности:
- Суточный и недельный режим работы
- До 163 шагов программы в сутки
- Задание времени событий с точностью до 1 секунды
- Встроенный источник =24 В для питания активных датчиков
- Дискретный вход СТОП для принудительного размыкания реле 1 и/или реле 2
- Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
- Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле
- 2 типа корпусов: щитовой (Щ), настенный (Н); возможно изготовление в виде табло
- Дополнительный логический вход и выходное устройство для датчика освещенности (опция)
Технические характеристики
| Параметр | Значение | ||
| Щ | Н | ||
| Количество шагов программы | Суточный режим | до 163 | |
| Недельный режим | до 161 (23 в сутки) | ||
| Минимальный интервал времени работы программы | 1 с | ||
| Формат задания времени событий | чч.мм.сс | ||
| Индикатор | СД, четырехразрядный | ||
| Высота символов | 14 мм | ||
| Количество подключаемых датчиков (количество логических управляющих выходов) | 1(1) — стандартное исполнение 2(2) — при наличии датчика освещенности | ||
| Типы подключаемых датчиков | «Сухой контакт», датчик освещенности | ||
| Типы выходных устройств | Реле ~10 А, 220 В Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =30 мА, 6…24 В | ||
| Потребляемая мощность | < 5 ВА | ||
| Питание | ~85…245 В, 50…60 Гц, =95…300 В =12…40 В | ||
| Условия эксплуатации | Температура | 5…50°С без конденсации влаги | 5…50°С |
| Влажность | ≤ (95 ± 3)%RH | ||
| Давление | 84…107 кПа | ||
| Степень защиты | IP20 | IP65 | |
| Габаритные размеры | 48×96×100 мм | 125×100×56 мм | |
| Размеры врезного отверстия | 42×90 мм | − | |
Габаритные размеры
 |
| Щ |
 |
| Н |
