Описание

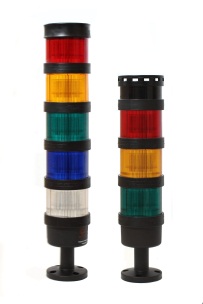

Светосигнальные колонны - это устройства, позволяющие контролировать технологические процессы на производствах с помощью световой и звуковой индикации.
Идеально подходят для автоматизации производства и многих других областей применения благодаря экономичности (энергосбережению) и отсутствием необходимости в техническом обслуживании.
Указания
- Выполнять установку, тех. обслуживание и ввод в эксплуатацию имеют право только квалифицированные специалисты.
- Оборудование использовать только в соответствии с инструкцией по эксплуатации.
- Запрещается разбирать изделие, дергать или тянуть за провод.
- Перед включением проверить электрическое соединение, которое должно соответствовать схеме, указанной в данном описании.
- Не устанавливать изделие в местах, где превышены требования по уровню вибрации.
- Недопустимо попадание внутрь изделия воды и моющих средств.
- Не протирать поверхность изделия растворителями и другими едкими химическими веществами или содержащими абразивные составляющие.
- Любые изменения или модификации в конструкции оборудования недопустимы!
| Артикул | Описание | Цвет* | Напряжение питания |
| Одноцветные | |||
| TL70-220-x-55 | Светодиодная колонна диаметр 70мм, высота 168 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | красный(R) / желтый(Y) / зеленый(G) / синий(B) / белый(W) | 220VAC |
| TL70-24-x-55 | 24VDC | ||
| TL70B-220-x-55 | Светодиодная колонна диаметр 70мм, высота 200 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-x-55 | 24VDC | ||
| TL70-220-x-155 | Светодиодная колонна диаметр 70мм, высота 268 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммераа, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-x-155 | 24VDC | ||
| TL70B-220-x-155 | Светодиодная колонна диаметр 70мм, высота 300 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-x-155 | 24VDC | ||
| TL70-220-x-255 | Светодиодная колонна диаметр 70мм, высота 368 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-x-255 | 24VDC | ||
| TL70B-220-x-255 | Светодиодная колонна диаметр 70мм, высота 400 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-x-255 | 24VDC | ||
| TL70-220-x-455 | Светодиодная колонна диаметр 70мм, высота 568 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-x-455 | 24VDC | ||
| TL70B-220-x-455 | Светодиодная колонна диаметр 70мм, высота 600 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-x-455 | 24VDC | ||
| Двухцветные | |||
| TL70-220-xx-55 | Светодиодная колонна диаметр 70мм, высота 168 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | красный(R) / желтый(Y) / зеленый(G) / синий(B) / белый(W) | 220VAC |
| TL70-24-xx-55 | 24VDC | ||
| TL70B-220-xx-55 | Светодиодная колонна диаметр 70мм, высота 200 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xx-55 | 24VDC | ||
| TL70-220-xx-155 | Светодиодная колонна диаметр 70мм, высота 268 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммераа, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xx-155 | 24VDC | ||
| TL70B-220-xx-155 | Светодиодная колонна диаметр 70мм, высота 300 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xx-155 | 24VDC | ||
| TL70-220-xx-255 | Светодиодная колонна диаметр 70мм, высота 368 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xx-255 | 24VDC | ||
| TL70B-220-xx-255 | Светодиодная колонна диаметр 70мм, высота 400 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xx-255 | 24VDC | ||
| TL70-220-xx-455 | Светодиодная колонна диаметр 70мм, высота 568 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xx-455 | 24VDC | ||
| TL70B-220-xx-455 | Светодиодная колонна диаметр 70мм, высота 600 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xx-455 | 24VDC | ||
| Трехцветные | |||
| TL70-220-xxx-55 | Светодиодная колонна диаметр 70мм, высота 168 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | красный(R) / желтый(Y) / зеленый(G) / синий(B) / белый(W) | 220VAC |
| TL70-24-xxx-55 | 24VDC | ||
| TL70B-220-xxx-55 | Светодиодная колонна диаметр 70мм, высота 200 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxx-55 | 24VDC | ||
| TL70-220-xxx-155 | Светодиодная колонна диаметр 70мм, высота 268 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммераа, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxx-155 | 24VDC | ||
| TL70B-220-xxx-155 | Светодиодная колонна диаметр 70мм, высота 300 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxx-155 | 24VDC | ||
| TL70-220-xxx-255 | Светодиодная колонна диаметр 70мм, высота 368 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxx-255 | 24VDC | ||
| TL70B-220-xxx-255 | Светодиодная колонна диаметр 70мм, высота 400 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxx-255 | 24VDC | ||
| TL70-220-xxx-455 | Светодиодная колонна диаметр 70мм, высота 568 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxx-455 | 24VDC | ||
| TL70B-220-xxx-455 | Светодиодная колонна диаметр 70мм, высота 600 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxx-455 | 24VDC | ||
| Четырехцветные | |||
| TL70-220-xxxx-55 | Светодиодная колонна диаметр 70мм, высота 168 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | красный(R) / желтый(Y) / зеленый(G) / синий(B) / белый(W) | 220VAC |
| TL70-24-xxxx-55 | 24VDC | ||
| TL70B-220-xxxx-55 | Светодиодная колонна диаметр 70мм, высота 200 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxxx-55 | 24VDC | ||
| TL70-220-xxxx-155 | Светодиодная колонна диаметр 70мм, высота 268 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммераа, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxxx-155 | 24VDC | ||
| TL70B-220-xxxx-155 | Светодиодная колонна диаметр 70мм, высота 300 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxxx-155 | 24VDC | ||
| TL70-220-xxxx-255 | Светодиодная колонна диаметр 70мм, высота 368 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxxx-255 | 24VDC | ||
| TL70B-220-xxxx-255 | Светодиодная колонна диаметр 70мм, высота 400 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxxx-255 | 24VDC | ||
| TL70-220-xxxx-455 | Светодиодная колонна диаметр 70мм, высота 568 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxxx-455 | 24VDC | ||
| TL70B-220-xxxx-455 | Светодиодная колонна диаметр 70мм, высота 600 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70B-24-xxxx-455 | 24VDC | ||
| Пятицветные | |||
| TL70-220-xxxxx-55 | Светодиодная колонна диаметр 70мм, высота 168 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | красный(R) / желтый(Y) / зеленый(G) / синий(B) / белый(W) | 220VAC |
| TL70-24-xxxxx-55 | 24VDC | ||
| TL70-220-xxxxx-155 | Светодиодная колонна диаметр 70мм, высота 200 мм, стойка 55мм, основание d=70мм,постоянное свечение, с зуммером, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxxxx-155 | 24VDC | ||
| TL70-220-xxxxx-255 | Светодиодная колонна диаметр 70мм, высота 368 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxxxx-255 | 24VDC | ||
| TL70-220-xxxxx-455 | Светодиодная колонна диаметр 70мм, высота 568 мм, стойка 55мм, основание d=70мм,постоянное свечение, без зуммера, IP65, кабель 0,5м, -10...+50С | 220VAC | |
| TL70-24-xxxxx-455 | 24VDC | ||
*Световой модуль соответствует напряжению питания (в артикуле значения "х"). Одна колонна может состоять из модулей одинакового цвета.
Технические характеристики
| Напряжение питания | Переменный ток: 220В 50/60Гц +/-10% Постоянный ток: 24В пост. ток +/-10% |
| Потребляемый ток | Светодиодный модуль: 27мА Звуковой сигнал: 30мА |
| Режим работы | Постоянное свечение |
| Уровень громкости | Фиксированный, 80дБ |
| Класс защиты корпуса | IP65 |
| Виброустойчивость | 0,75 мм при 10-55 Гц |
| Температура окружающей среды | -10...+50 C |
| Температура хранения | -40...+70 C |
| Влажность | 45...85% относительной влажности |
| Общий вес | прибл. 0,6 кг. (для 3-х модульной со звуковым сигналом) |
Размеры
Кодообразование
Электрическое соединение
