Описание

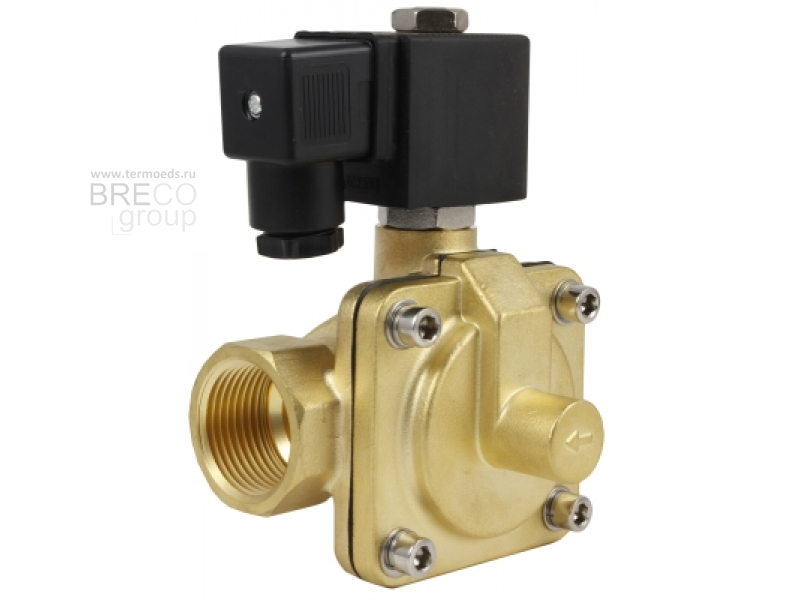

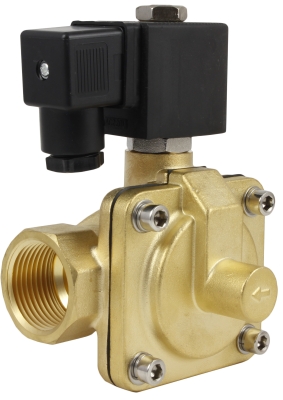

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость

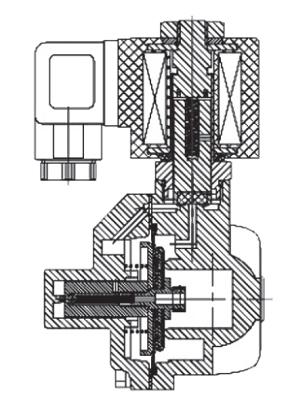

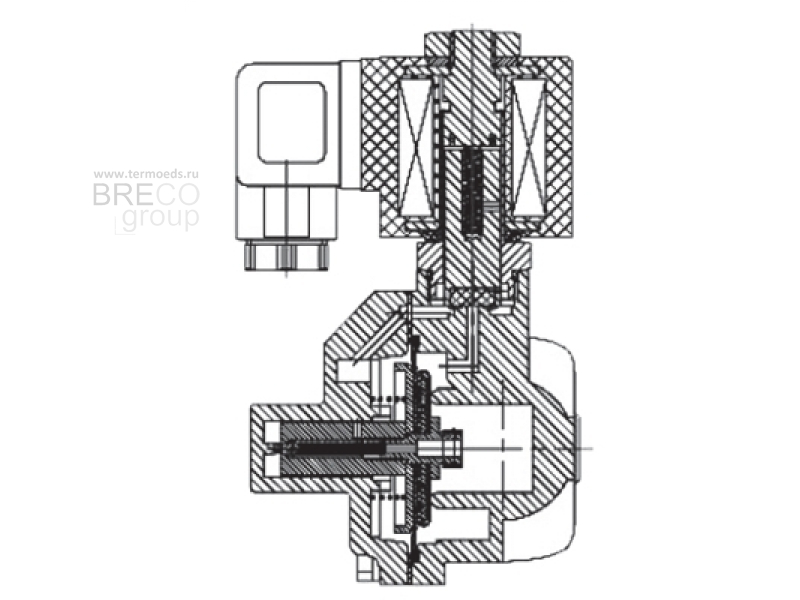

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...120°С | |
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 12...25 мм | |
| Присоединение | Резьбовое G⅜"...G1" | |
| Катушка | S91H, ASE11B, SB543, IP65 | |
Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) SB543: 23 ВА (AC), 13 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCB3112 GBV | 12 | 3,9 | G⅜" | 0,03 | 1,6 | S91H, ASE11B, SB543 | 1,0 |
| AR-YCB3115 GBV | 15 | 3,9 | G½" | 1,0 | |||
| AR-YCB3120 GBV | 20 | 8 | G¾" | 1,2 | |||
| AR-YCB3125 GBV | 25 | 10,3 | G1" | 1,45 |

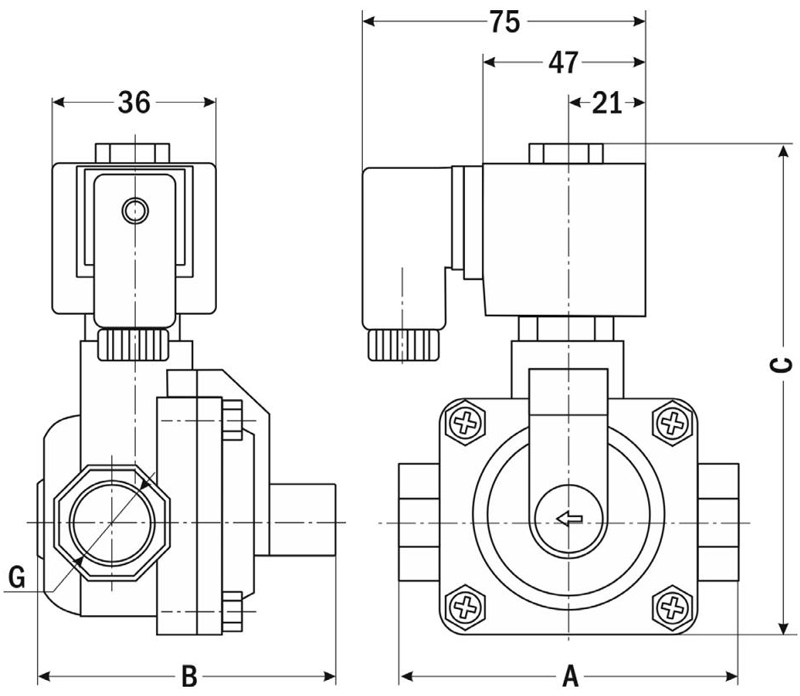

| Габаритные размеры |
 |
| Размер, мм | AR-YCB3112 | AR-YCB3115 | AR-YCB3120 | AR-YCB3125 |
| A | 72 | 72 | 84 | 100 |
| B | 66,5 | 66,5 | 73 | 80 |
| C | 112 | 112 | 123 | 135 |
| G | ⅜" | ½" | ¾" | 1" |
