Описание

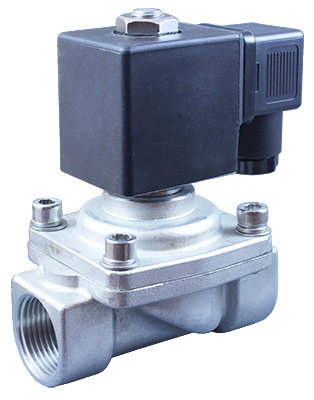

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCPS31 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Ду=12...25 мм | S21H, ASE21B, Ex1320, SB282, IP65 |
| Ду=32...50 мм | SD01H, SB545, IP65 | |
| Питание | ~220 В, ~110 В*, ~24 В* =24 В, =12 В | |
| Мощность | S21H | 22 ВА (АС), 15 Вт (DC) |
| ASE21B | 5,5 ВА (АС), 12 Вт (DC) | |
| Ex1320 | 28 ВА (AC), 20 Вт (DC) | |
| SB282 | 24 ВА (АС), 17 Вт (DC) | |
| SB545 | 15 ВА (AC), 18 Вт (DC) | |
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
* Кроме ASE21B
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCPS3112 GSP | 12 | 3,8 | G⅜" | 0,0 | 1,0 | S21H, ASE21B, Ex1320, SB282 | 0,7 |
| AR-YCPS3115 GSP | 15 | 3,8 | G½" | 0,7 | |||
| AR-YCPS3120 GSP | 20 | 8 | G¾" | 1 | |||
| AR-YCPS3125 GSP | 25 | 10 | G1" | 1,4 | |||
| AR-YCPS3132 GSP | 32 | 20 | G1¼" | SD01H, SB545 | 3,16 | ||
| AR-YCPS3140 GSP | 40 | 25 | G1½" | 3 | |||
| AR-YCPS3150 GSP | 50 | 41 | G2" | 4,4 |
| Габаритные размеры |
 |
| Размер, мм | YCPS3112 | YCPS3115 | YCPS3120 | YCPS3125 | YCPS3132 | YCPS3140 | YCPS3150 |
| A | 105 | 105 | 118 | 127 | 177 | 166 | 185 |
| B | 48 | 48 | 60 | 72 | 96 | 95 | 120 |
| C | 74 | 74 | 85 | 102 | 130 | 129 | 154 |
| D | 13 | 13 | 13 | 20 | 28 | 27 | 32 |
| K | 22 | 22 | 22 | 22 | 33 | 33 | 33 |
| L | 47 | 47 | 47 | 47 | 75 | 75 | 75 |
| M | 75 | 75 | 75 | 75 | 104 | 104 | 104 |
| N | 38 | 38 | 38 | 38 | 56 | 56 | 56 |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
