Шкаф САФАР-БЗК

Для автоматизации работы (розжига, регулирования и защиты) водогрейных или паровых котлоагрегатов, автоматизации теплогенераторов, асфальтобетонных установок, сушилок, печей, а так же других тепловых установок, работающих на газообразном и/или жидком топливе.

Для замены устаревших систем автоматики типа АЛЬФА, БУК, БУРС и прочие.

Используется в качестве блока автоматики, включающего в себя модуль управления и модуль ввода/вывода.

Оставить заявку

Описание


Автомат горения выпускается:

  • Н - настенное исполнение;
  • С - настольное исполнение

Преимущества

  • Наличие встроенного автомата контроля герметичности;
  • Работа как с аналоговыми, так и с дискретными датчиками;
  • Малые габариты;
  • Наличие интерфейса RS-485 Modbus RTU. Позволяет работать в автоматическом режиме и в системах диспетчеризации котельной;
  • Наличие часов реального времени, позволяет котлоагрегату работать по суточному и/или недельному графику, что экономит до 30% тепловой энергии;
  • Современная элементная база повышает надежность и ремонтопригодность по сравнению с аналогами;
  • Цена ниже в 3-5 раз по сравнению с системами с использованием ПЛК или существующими аналогами.

Функции

  • автоматический пуск и останов горелки котла;
  • поддержание в заданных пределах температуры горячей воды или давления пара путем регулирования мощности горелки. Трехпозиционный режим работы;
  • модификация с часами реального времени, позволяющая работать по часовому, суточному и недельному расписанию температурного режима;
  • дискретное регулирование подачи воздуха в соответствии с подачей топлива (большое, малое горение и режим ожидания);
  • запоминание первопричины аварии и индикация причины при последующем включении на ЖКИ дисплее;
  • передачу электрического сигнала «Авария» на диспетчерский пульт;
  • дополнительный канал контроля пламени запальника;
  • дискретный вход фотодатчика контроля пламени горелки;
  • функция автоматической проверки герметичности перед каждым розжигом горелки (работа с реле давления);
  • управление контрольным клапаном отсекателем и клапаном безопасности;
  • встроенная информационная система позволяющая наблюдать текущий этап розжига и работы, и, в случае аварийного отключения — причину останова. Вся информация представлена на двухстрочном ЖКИ;
  • возможность выбора задействованных в котле защит и включения функции автоматического контроля герметичности с помощью меню автомата горения;
  • связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU;
  • возможность подключения до трех аналоговых датчиков (4–20) мА;
  • функция контроля сетевого напряжения питания. (переход в режим ожидания при падении напряжения до 160В, до тех пор пока напряжение не достигнет 187В)

Автоматическая защита котла

Обеспечивает останов котла и блокировку его пуска при возникновении следующих аварийных ситуаций:

  1. давление воздуха перед горелкой низкое;
  2. давление газа перед горелкой низкое;
  3. давление газа перед горелкой высокое;
  4. разряжение в топке низкое;
  5. давление воды на выходе низкое (водогрейный котел), уровень воды в барабане низкий (паровой);
  6. давление воды на выходе высокое (водогрейный котел), уровень воды в барабане высокий (паровой);
  7. температура воды высокая (водогрейный котел), давление пара высокое (паровой);
  8. погасание пламени горелки;
  9. дополнительный пользовательский параметр;
  10. дополнительный пользовательский параметр

Основные технические характеристики САФАР-БЗК

Рабочее напряжение187-242 В / 50Гц
Потребляемая мощность, не более ВА
- при розжиге
- рабочий режим

300
50
Максимальная нагрузка на контакты релейных выходов4,0A, cos Ø 1,0
2,0A, cos Ø 0,4
Длина экранированного кабеля подключения иондатчика, не более м20
Тип подключаемого датчика температурыPt100
Степень защитыIP40
Температура окружающего воздуха, °С
- стандартное исполнение
- специальное исполнение

от -20 до +65
от -40 до +65

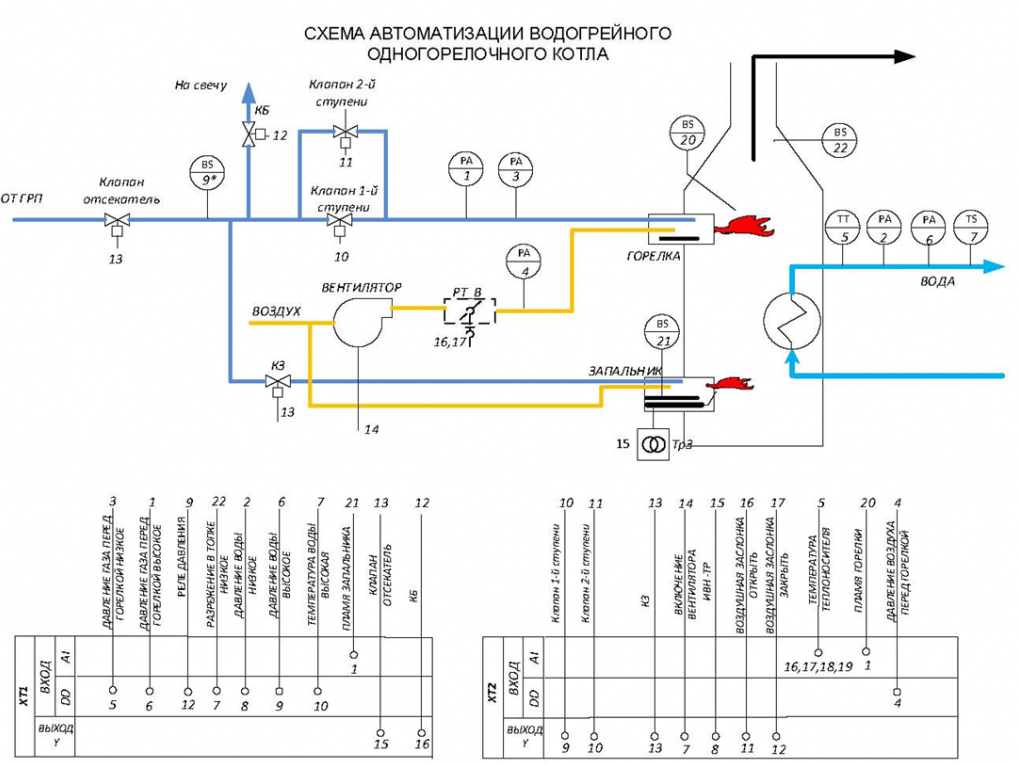

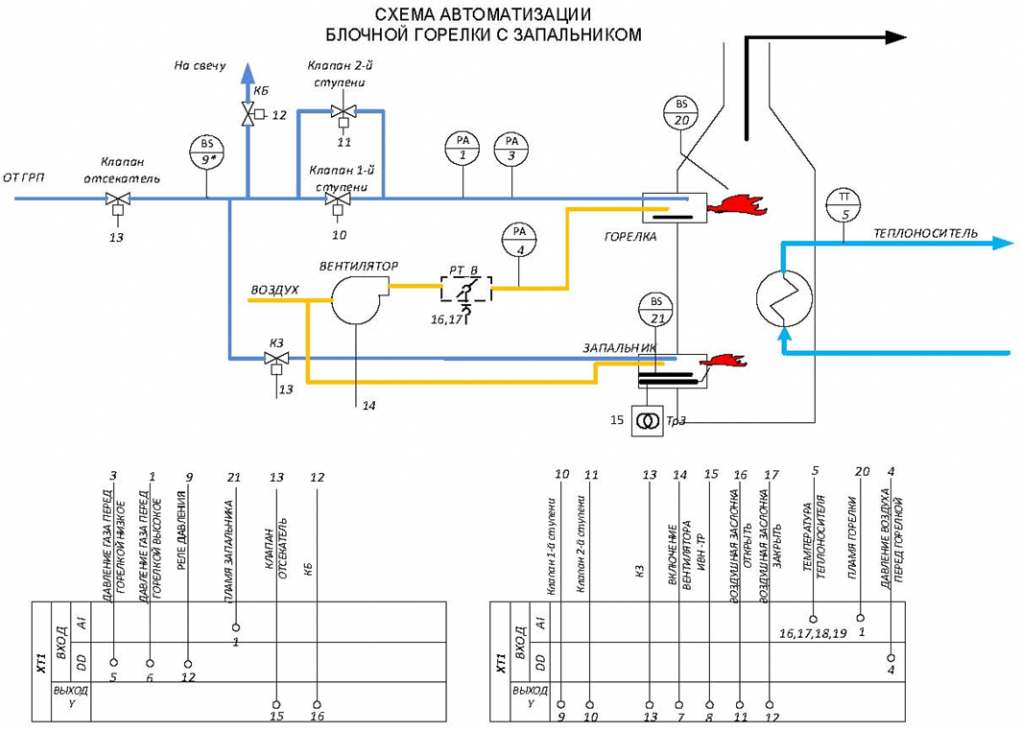

Схемы автоматизации

Габаритные и установочные размеры

  • САФАР-БЗК-Н настенного исполнения

  • САФАР-БЗК-С настольного исполнения
