Описание
ТИПЫ ИЗМЕРЯЕМЫХ ЖИДКОСТЕЙ
Электропроводящие жидкости, в том числе акустически непрозрачные, с содержанием
механических примесей:
• горячая и холодная вода, в том числе питьевая вода;
• различные жидкости и растворы, в том числе агрессивные (кислотные, щелочные), взвеси, шламы,
пульпы (в т.ч. абразивные), сточные воды;
• фармацевтические среды, непищевые и пищевые продукты (молоко, соки, сиропы, кетчупы и т.д.);
• жидкости с электропроводностью более 20 мкСм/см. (более 2 мкСм - опция).
Функциональность ВИРС-М ПРОМ
- измерение объема и объемного расхода в прямом и реверсном направлениях потока, контроль
заполнения трубопровода жидкостью;
- вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение
архива данных;
- дозирование заданного объема в режиме «старт — стоп»;
- контроль, индицирование, архивирование ошибок измерения;
- передачу измерительной и диагностической информации на внешние устройства через дискретные
и токовый выходы, и через цифровые интерфейсы (в том числе через HART интерфейс)
Функциональность ВИРС-М ПРОМ
- измерение объема и объемного расхода в прямом и реверсном направлениях потока, контроль
заполнения трубопровода жидкостью;
- вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение
архива данных;
- дозирование заданного объема в режиме «старт — стоп»;
- контроль, индицирование, архивирование ошибок измерения;
- передачу измерительной и диагностической информации на внешние устройства через дискретные
и токовый выходы, и через цифровые интерфейсы (в том числе через HART интерфейс)

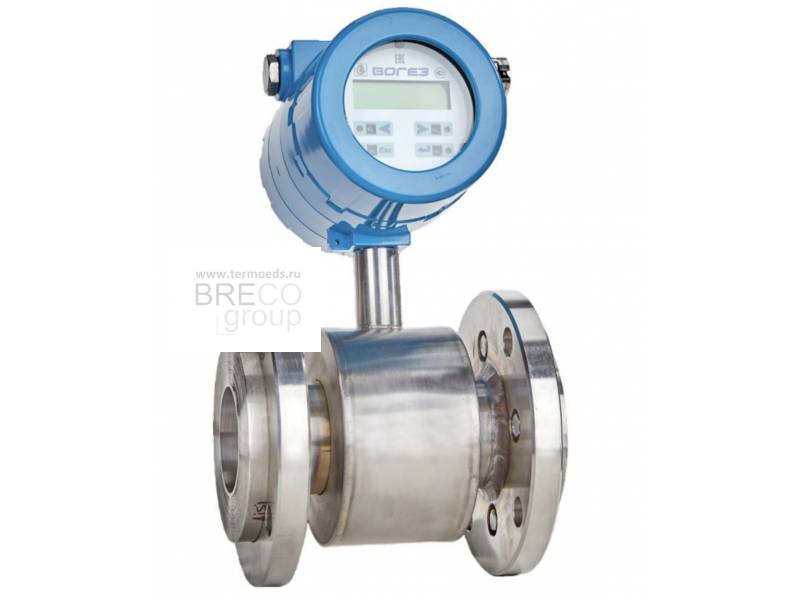

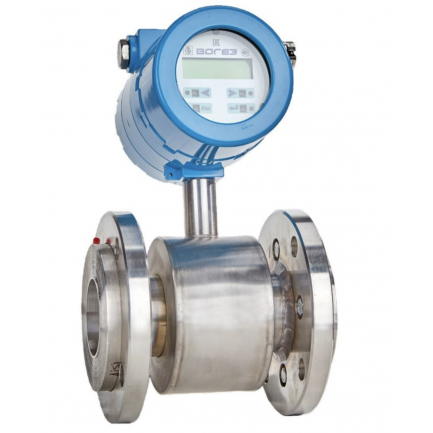

Расходомеры ВИРС-М ПРОМ-Ex состоят из первичного преобразователя расхода (ППР) и
электронного модуля (ЭМ).
Проточная часть ППР футерована электроизоляционным материалом (фторопласт, полиуретан).
Материал корпуса ППР
Ст.20; AISI304, AISI316
Материал футеровки
- Фторопласт (низкая абразивостойкость, температурный диапазон - от минус 30 до плюс 160 °С)
- Полиуретан (высокая абразивостойкость, температурный диапазон – от минус 5 до плюс 70 °С)
Присоединительные поверхности ППР имеют кольца из нержавеющей стали, защищающие
футеровку от повреждений и заземляющие измеряемую жидкость
| Конструктив ВИРС-М ПРОМ-Ex | DN или G“ | MAP (PN), МПа |
| Фланцевое (Ф) | 15 - 300 | 1,0 1,6 2,5 4,0 6,3 |
| Сэндвич (межфланцевое) С | 10 - 100 | 1,6 2,5 16 25 |
| Резьбовое (Р) (10 – 40 мм) | G3/4 – G2 | 1,6, 2,5 |
| Кламп (К) | 15 - 100 | 1,6 2,5 |
| Муфта молочная (М) | 15 - 150 | 1,6 2,5 |
| Применяемые фланцы соответствуют ГОСТ 33259, EN 1092-1, ANSI-ASME | ||
| Область применения ВИРС-М ПРОМ-Ex | Рекомендуемый конструктив |
| Общепромышленное применение | Фланцевый, сэндвич, резьба |
| Агрессивостойкое (растворы кислот, щелочей и т.п.) | Фланцевый с заземляющим электродом, заземляющие кольца отсутствуют |
| Пищевое применение (молоко, вода, соки, вино, пиво и т.п.) | Молочная муфта, Tri-clamp |
| Материал электродов ВИРС-М ПРОМ-Ex | Допускаемые среды | Код |
| AISI 316L | Вода, неагрессивные среды, растворы солей, слабые щелочи | С |
| 06ХН28МДТ | Растворы серной кислоты любых концентраций, другие агрессивные среды | Э |
| Хастеллой С276 | Вода, кислоты, щелочи, молоко, соки Х | Х |
| Титан | Вода, щелочные растворы | T |
| Тантал | Кислоты ( в т.ч.сильные), щелочи | Та |
| AISI 316L покрытая ТiN | Высокоабразивные среды | СТ |
Для связи с внешними устройствами в расходомерах ВИРС-М ПРОМ предусмотрены:
- программируемые дискретные выходы Выход 1, Выход 2;
- токовый выход 4-20мА;
- интерфейс RS-485, интерфейс HART;
- дискретный вход управления.
Погрешность
0,25%
0,5%
1%
2%
Технические параметры
| Выходной сигнал (импульсный, частотный) | до 10 000 Гц |
| Диапазон токового выходного сигнала, мА, | 4-20 (0-20 – опция) |
| Напряжение питания постоянного тока, В | 21,5-26,5 |
| Дискретный выход (программируемый) | 2 выхода |
| Наличие заземляющего электрода | Опция |
| Количество точек калибровки | 5 точек + калибровка нуля |
| Тип интерфейсов, протокол обмена, длина линии связи, м | HART, RS-485, MODBUS RTU, 1200 |
| Степень защиты (IP) по ГОСТ 14254 | IP66, IP67, IP68 |
| Компоновка расходомера | Компактная/раздельная |
| Тип и разрядность индикатора | LCD 2×16 |
| Клавиатура | 4-кнопочная оптическа |
| Наличие архива | Опция |
| Определение наличия жидкости в трубопроводе, загрязнения электродов | Кондуктометрическое |
| Расчет массового расхода | + |
| Режим дозирования | + |
| Самодиагностика | + |
Параметры измеряемой и окружающей среды:
| Температура измеряемой среды для расходомеров: ‒ раздельной компоновки, °С ‒ компактной компоновки, °С | от –30 до +160 от –30 до +130 |
| Температура измеряемой среды для расходомеров: ‒ с футеровкой из фторопластов, °С ‒ с футеровкой из полиуретана, °С | от –30 до +150 от –5 до +70 |
| Удельная электропроводность, мкСм/см | ≥ 20 (≥ 5 опция) |
| Газовые включения в среде, объемн % | ≤ 2 |
| Твердые включения в среде, объемн % | ≤ 5 |
| Климатические условия при эксплуатации по ГОСТ Р52931 (ГОСТ 12997) | С2 |
| Температура окружающей среды, °С | от - 40 до + 70 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Относительная влажность воздуха при температуре 30 °С (с конденсацией влаги), % | ≤ 100 |
Расходомеры исполнения ВИРС-М ПРОМ-Ех изготавливаются:
1) с видом взрывозащиты "взрывонепроницаемые оболочки "d" и «защитой от воспламенения пыли
оболочками «t» маркировкой взрывозащиты:
1Ex db IIC T6…Т1 Gb X, 1Ex db IIB T6…Т1 Gb X,
1Ex db IIА T6…Т1 Gb X,
Ex tb IIIC T85°С…Т450°С Db X, Ex tb IIIB T85°С…Т450°С Db X,
Ex tb IIIA T85°С…Т450°С Db X
по ГОСТ IEC 60079-1, ГОСТ IEC 60079-31.
2) с видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib» и маркировкой
взрывозащиты:
1Ех ib IIВ Т6…Т1 Gb X, 1Ех ib IIА Т6…Т1 Gb X,
Ех ib IIIB T85°С…Т450°С Db X, Ех ib IIIA T85°С…Т450°С Db X
по ГОСТ 31610.11 (IЕС 60079-11).
3) с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:
1Ex db ib IIB T6…Т1 Gb X, 1Ex db ib IIА T6…Т1 Gb X,
Ех ib tb IIIB T85°С…Т450°С Db X, Ех ib tb IIIA T85°С...Т450°С Db X.
4) с раздельной компоновкой - с видом взрывозащиты "взрывонепроницаемые оболочки "d" и
«защитой от воспламенения пыли оболочками «t» маркировкой взрывозащиты:
1Ex db IIC T6…Т1 Gb X, Ex tb IIIC T85°С…Т450°С Db X
