Описание
Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.
| Диаметр корпуса | 150 мм |
| Класс точности | 0,6 |
| Диапазон показаний давлений | ТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа ТВ: −0,1…0 МПа ТМВ: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
| Рабочая температура | Окружающая среда: −60…+60 °C Измеряемая среда: −30…+200 °C При поверке: +23±2 °C |

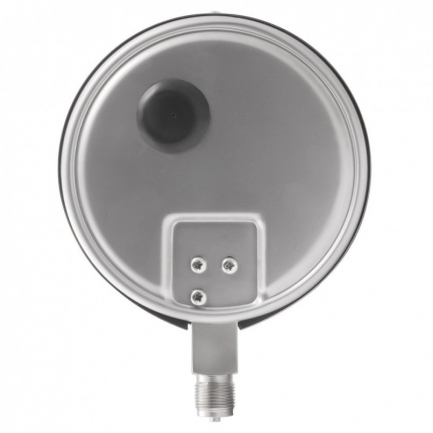

| Корпус | IP54, нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке |
| Кольцо | Нержавеющая сталь 08Х17Н13М2 |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное |
| Корректор нуля | На стекле |
| Присоединение | Радиальное |
| Резьба присоединения | M20×1,5 (под заказ G1/2) |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
|---|---|---|---|---|---|
| Резьба | Штуцер | ||||
| ТМ-621 Р.МТИ | 150 | 0,6 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 (под заказ G½) | радиальный |
| 0…16 / 25 / 40 / 60 | |||||
Вакуумметры ТВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
|---|---|---|---|---|---|
| Резьба | Штуцер | ||||
| ТВ-621 Р.МТИ | 150 | 0,6 | −0,1…0 | М20×1,5 (под заказ G½) | радиальный |
Мановакуумметры ТМВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
|---|---|---|---|---|---|
| Резьба | Штуцер | ||||
| ТМВ-621 Р.МТИ | 150 | 0,6 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 (под заказ G½) | радиальный |
Чертежи

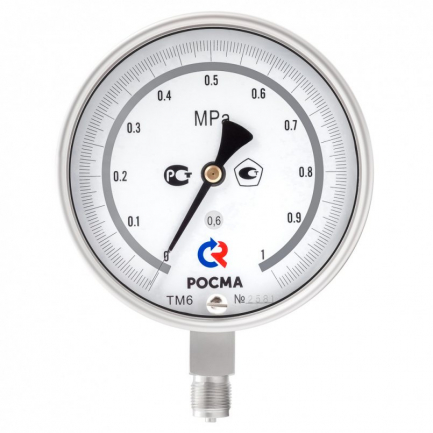

Манометр точных измерений коррозионностойкий с корректировкой нуля.
Основные размеры (мм), вес (кг):
| Ø | D1 | D2 | b | h | f | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| 150 | 149 | 147 | 55 | 115 | 15 | 22 | M20×1,5 | 0,94 |
Монтаж и эксплуатация
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Монтаж/демонтаж производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.

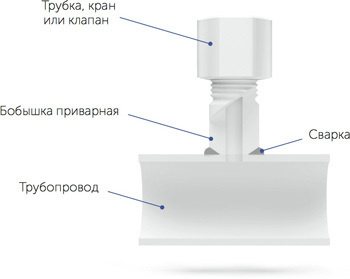

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-
