ФИУ125Т1

Термодат в Перми

Силовой блок ФИУ125Т1 предназначен для бесконтактного регулирования тока нагрузки до 125А приборами ТЕРМОДАТ методом фазо-импульсного управления. Используется там, где требуется долгий срок службы и плавное регулирование мощности.

Оставить заявку

Описание

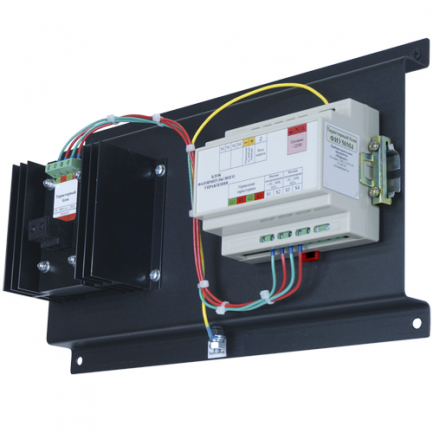

Прибор состоит из блока управления ФИУ и радиаторов с установленными в них тиристорами, собранных на общем основании. Микроконтроллерный блок управления ФИУ рассчитывает угол открытия тиристоров исходя из заданной регулятором ТЕРМОДАТ мощности. Значение мощности передается в цифровом виде по помехозащищенному протоколу. Тиристоры открываются в момент, когда напряжение на нем близко к нулю. Поэтому прибор создает минимальные помехи в сети.

Функциональные возможности

  • Управление мощностью методом фазо-импульсного управления.
  • Цифровой помехозащищенный протокол обмена данными с регулятором ТЕРМОДАТ.
  • Коммутация токов до 125А.
  • Большой ресурс по числу коммутаций

Технические характеристики

Количество коммутируемых фаз1
Управляющий сигнал5…30 В, цифровой
Ток управляющего сигнала20 мА
Время срабатывания< 10 мс
Напряжение пробоя вход-выход1000 В
Максимальный коммутируемый ток (на фазу)125 А
Коммутируемое напряжение30…380 В, AC
Тепловыделение< 150 Вт
Силовой элементтиристоры
Активное охлаждениенет
Защита от расфазировкинет
Входы управления
Т-вход (аналоговый)нет
Т-вход (цифровой)да
Аналоговый (0…5 мА)нет
Аналоговый (4…20 мА)нет
Внешние кнопкинет
Переменный резисторнет
Вход запретанет
Методы регулирования
ФИУда
ШИМнет
РСПнет
Монтаж
Открытыйнет
В силовой шкафда
Габаритные размеры
Длина основания450 мм
Ширина основания200 мм
Высота конструкции< 220 мм
Условия эксплуатации
Температура окружающей среды0…+50 °С
Относительная влажность воздуха (при 30°С)< 95%
Воздействие прямых солнечных лучейне допускается
