Датчик провисания конвейерной ленты INNOLevel BWS

INNOLevel в Перми

Датчик провисания конвейерной ленты, IP67, 250/125 VAC, 10 A, -40...+75С, 2 релейных выхода

---------------------------------------------------

Датчик BWS предназначен для контроля рабочего процесса ленточного конвейера и служит для предотвращения его повреждения в результате перегруза.

Оставить заявку

Описание


Варианты

IL-BWS корпус алюминий

IL-BWS-SS корпус нерж. сталь

Принцип действия

При провисании конвейерной ленты, являющимся следствием перегруза, лента конвейера воздействует на ролик датчика, датчик выдает сигнал на аварийное отключение конвейера, предотвращая тем самым повреждение ленты или элементов конвейера.

  • Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67
  • Отключение системы при наклоне рычага под углом 35°
  • Применение датчиков BWS обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера
  • Опционально коррозионностойкое исполнение из нержавеющей стали SUS304

Характеристики

Корпус

Алюминий, IP67

Температура процесса

-40°С … +75°С

Усилие

70-80 Н*м

Коммутационные характеристики

10A, 125/250VAC
1/2A, 125VDC
2 релейных выхода

Масса

~2,0 кг (для стандартного исполнения)

~2,5 кг (для коррозионностойкого исполнения)

Применение

  • Стандартные ленточные конвейеры
  • Упаковочные линии
  • Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы
  • Системы погрузки / разгрузки судов
  • Ограничитель хода, рассчитанный на работу в тяжелых условиях

Размеры(мм)/Материалы

Стандартное исполнениеКоррозионностойкое исполнение

Принцип работы

Контактный ролик размещен на подпружиненном рычаге, находящимся под углом 15° относительно вертикальной оси датчика. В случае возникновения перегруза на конвейерной ленте либо ее провисания, поверхность ленты входит во взаимодействие с роликом, смещая его положение относительно стандартного состояния и изменяя угол положения подпружиненного рычага. При этом состояние датчика восстанавливается автоматически под действием пружины, когда лента возвращается к нормальному рабочему положению.

Датчик BWS снабжен двумя микровыключателями, приводящимися в действие при провисании ленты более чем на 17 мм относительно нормального положения.

Электрические характеристики

ЭлектросоединениеКабельный ввод М20х1,5 - 2шт для стандартного исполнения
Кабель ПВХ, 500 мм для коррозионностойкого исполнения
Выходной сигнал10 A, 250 В перем.тока,
2 релейных выхода
Сопротивление изоляциисвыше 100 МОм
Диэлектрическая прочность2000 VAC в течение 1 мин.

Механические характеристики

КорпусАлюминий, порошковое покрытие, желтый для стандартного исполнения
Нержавеющая сталь SUS304 для коррозионностойкого исполнения
Класс защиты корпусаIP 67
Материал контактного роликаНержавеющая сталь SUS304
Усилие70-80 Н*м
Способ восстановленияАвтоматический
Общий вес~ 2,0 кг (для стандартного исполнения)
~ 2,5 кг (для коррозионностойкого исполнения)

Условия функционирования

Температура окружающей среды-40...+75°C
Относительная влажность0...100%
Частота срабатываниядо 20/мин
Ресурссвыше 1 млн. срабатываний

Выходной сигнал

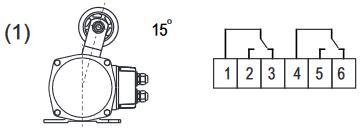

1. В свободном состоянии ось рычага находится под углом 15° к вертикальной оси датчика, замкнуты контакты 1 и 3 первого и 4 и 6второго микровыключателей.
2. При отклонении ролика на угол 35° или больше, на первом микровыключателе размыкаются контакты 1 и 3 и замыкаются контакты 1 и 2. При этом на втором микровыключателе размыкаются контакты 4 и 6 и замыкаются контакты 4 и 5. Обратное переключение происходит, когда угол наклона ролика становится меньше 35°.

Электрическое соединение

Клеммная колодка (стандартное исполнение)Кабель (коррозионностойкое исполнение)

Монтаж

Обслуживание

Обязательно проводите очистку датчика, когда контактный ролик загрязнен.
