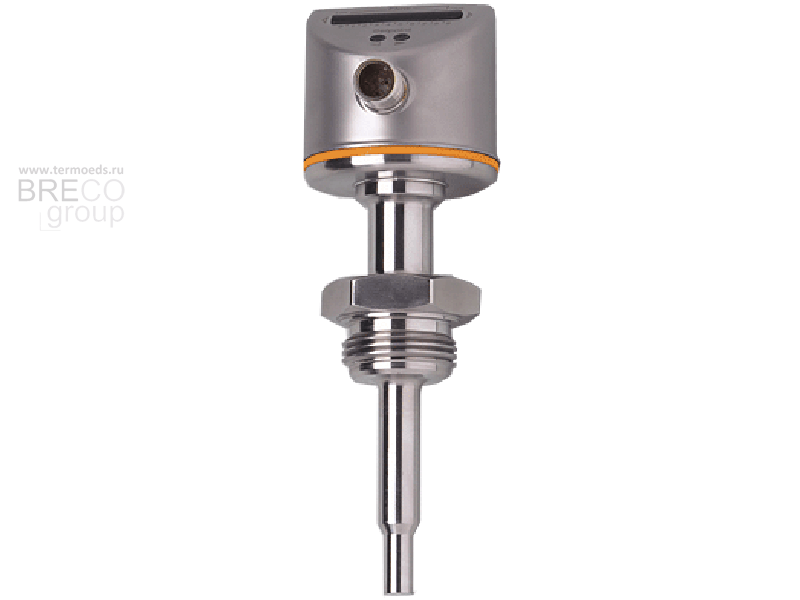

Описание
Электронные датчики потока функционируют на основе калориметрического принципа: перенос тепловой энергии потоком жидкости. В стержне калориметрического датчика потока располагаются два терморезистора, а также источник нагрева. Источник нагрева повышает температуру в участке среды, что фиксируется терморезисторами. Протекая мимо источника тепловой энергии, жидкость забирает часть тепла и источник охлаждается. Мерой измерения скорости потока служит изменение температуры во время охлаждения. Второй терморезистор служит для компенсации разности температур, ведь изменение температуры среды может исказить результат измерения.
- Применение: область гигиены
- Электрическое исполнение: DC PNP
- Выход: программируемый выход NO/NC
- Длина зонда: 55 мм
- Рабочее напряжение: =19...36 В
- Принцип действия: калориметрический
- Защита от: переполюсовки; перегрузки по току; короткого замыкания
Технические характеристики
| Параметр | Значение |
| Применение | Область гигиены |
| Электрическое исполнение | DC PNP |
| Выход | Программируемый выход NO / NC |
| Рабочее напряжение | =19...36 В |
| Номинальный ток | 250 мА |
| Защита от короткого замыкания | Тактовый |
| Защита от переполюсовки | Да |
| Защита от перегрузок по току | Да |
| Падение напряжения | < 2,5 В |
| Потребление тока | < 60 мА |
| Макс. температурный градиент (скорость изменения темп. среды) | 300 К/мин |
| Предел прочности по давлению | 30 бар |
| Жидкости | |
| Температура измеряемой среды | −25...95°С (120 макс. 1 ч) |
| Настройка параметров в пределах | 3...300 cм/с |
| Наибольшая чувствительность | 3...100 см/с |
| Газы | |
| Температура измеряемой среды | −25...95°С (120 макс. 1 ч) |
| Настройка параметров в пределах | 200...3000 см/с |
| Наибольшая чувствительность | 200...800 см/с |
| Настройка точки переключения | Программирующие кнопки |
| Погрешность точки переключения | ±2...±10* см/с |
| Гистерезис | 2...5* см/с |
| Воспроизводимость | 1...5* см/с |
| Готовность к работе после подключения питания | 10 с |
| Время реакции | 1...10 с |
| Температурный дрейф | 0,1** см/с × 1/К |
| Температура окружающей среды | −25...60°С |
| Степень защиты, класс защиты | IP 67 / IP 69K, III |
| Ударопрочность | DIN IEC 68-2-27:50 г (11 мс) |
| Вибропрочность | DIN EN 60068-2-6:10 г (55...2000 Гц) |
| Электромагнитная совместимость | EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD EN 61000-4-3 ВЧ излучение: 10 В/м EN 61000-4-4 Всплеск: 2 кВ EN 61000-4-6 ВЧ проводимость: 10 В |
| Материал корпуса | Нерж. сталь V2A (1.4301) PC (Makrolon); пластик PBT-GF 20; EPDM/X (Santoprene); Тороидальное кольцо: FKM |
| Материалы корпуса в контакте с изм. средой | Нерж. сталь 316L/1.4404; Характеристики поверхности: Ra < 0,4 / Rz 4 |
| Функция дисплея LED | 10 светодиодов трех цветов |
| Электрическое подсоединение | Разъем М12; позолота на контактах |
| Вес | 0,38 кг |
| Примечания | * – для воды; 5...100 см/с; 25°С (заводская установка) ** – для воды; 5...100 см/с; 10...70°С |
Назначение жил кабеля при подключении:  | |
Габаритные размеры
1: Светодиодный индикатор
2: Кнопка для настройки
3: Резьба ASEPTOFLEX
